水箱拉丝机利用规划

一、 利用概况

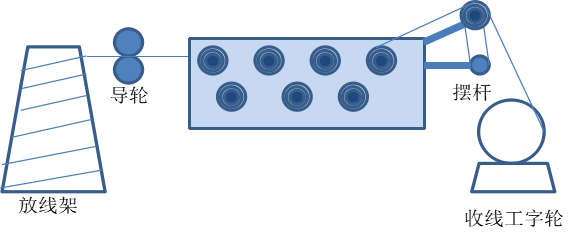

水箱拉丝机是将特种钢丝逐级拔拉成满足现实工艺必要的帘线丝 。水箱式拉丝机是由多个拉拔头组成的幼型陆续出产设备, 将拉拔头置于水箱中，通过逐级拉拔，最后将钢丝拉到所需的规格并用工字轮进行收线 。工作示意图如下：




二、利用需要

1、牵伸电机低频力矩要大 。在低频点动穿线时，要有足够力矩，响应快率快且安稳，且不允许有回转景象的产生 。

2、收线电机要保障无论在起停时，摆杆都处于设定地位，这要求变频器要有急剧响应能力 。

3、MV300T变频器对初始卷径不敏感，这适应了起头收线时卷径往往有误差,或半卷启动的情况 。另表MV300T启动时对摆杆地位无要求，这降低客户起头穿线的工作量 。

三、bevictor伟德电气解决规划

现场系统共使用一台MV300T-4T37和一台MV300T-4T15bevictor伟德电气张力专用变频器实现传动节造 。37KW作为主牵引，快杜咨PLC给出，15KW作为收线变频器，主快由37KW变频器当前运行频率经模拟量AO1输出,到本机的AI1，作为本机的线快率输入信号 。再叠加摆杆的实时PID推算的快率作为最终快率 。 MV300T张力专用变频器对初始卷径不敏感，这适应了起头收线时卷径往往有误差，或半卷启动的情况 。另表MV300T启动时对摆杆地位无要求，降低了客户起头穿线的工作量 。
